写真計測ソフト『SingleView3D』を使った距離計測の事例をご紹介します。

車間距離計測

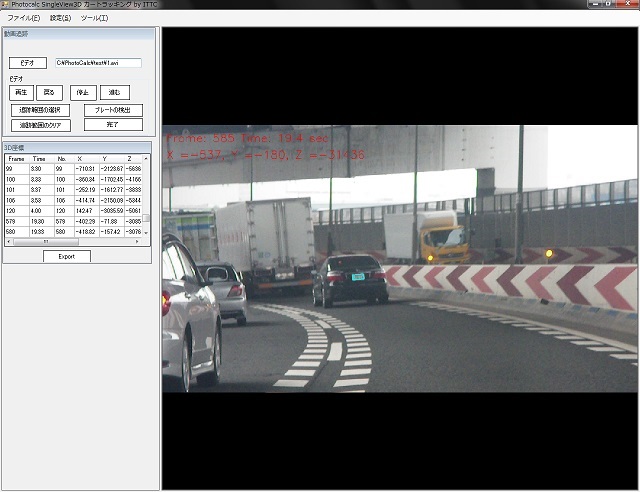

車間距離計測車に搭載したカメラの動画からナンバープレートを検出し、車両位置の計算を行います。カメラを基準とした3次元座標値(奥行方向は-Z)が表示されます。 結果はテキストファイルとして1フレームごとのxyzの値を出力できます。

仕様

  • カメラ :市販のコンパクトデジタルカメラ
  • 最大計測距離 :80m~100m
  • 精度 :車間距離に対し数パーセント。30m~40m以下の距離では1パーセントから2パーセント。
  • フレームごとの距離解析可能
  • 測定データ保管機能
  • 計算結果 :再生画面表示。出力(.txt)
  • 測定可能な車 :小型、中型、大型のナンバープレート。 車体の色とプレートの色が異なり、識別し易いもの。

ヘルメットまでの距離計測

測定対象物の色や大きさを登録しておくと、画像からその三次元位置を算出することが出来ます。
