左右の画像から特徴点を検出し、3点点群を作成します。

点群処理ソフト Align3D と連携して3Dモデルを作成・CAD出力まで行えます。　　　　　　　　　　

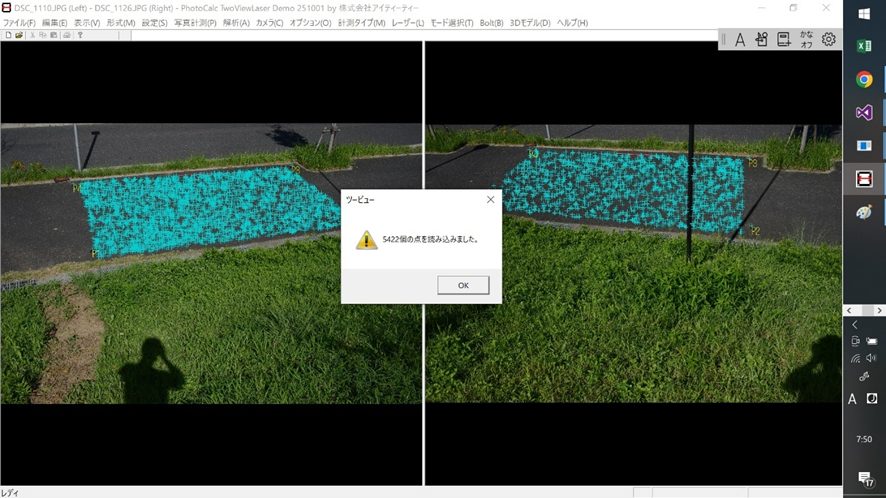

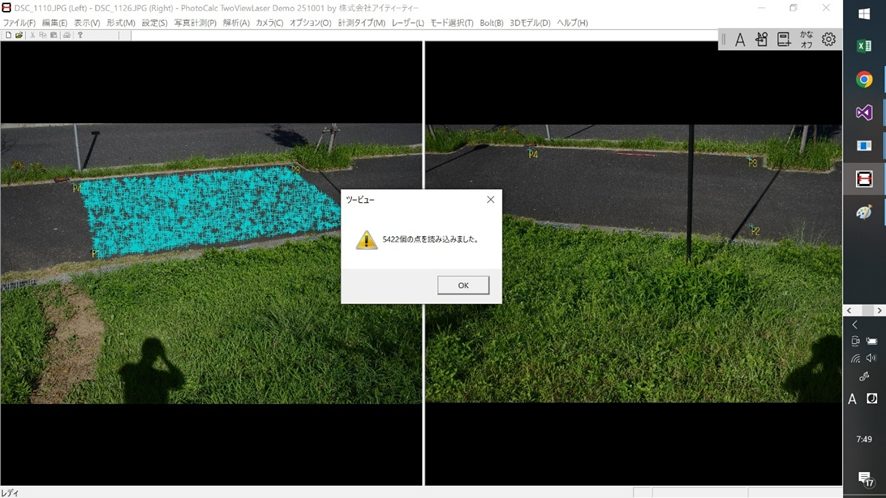

1.特徴点の抽出（路面計測の例）

・左右の画像から特徴点を抽出します。

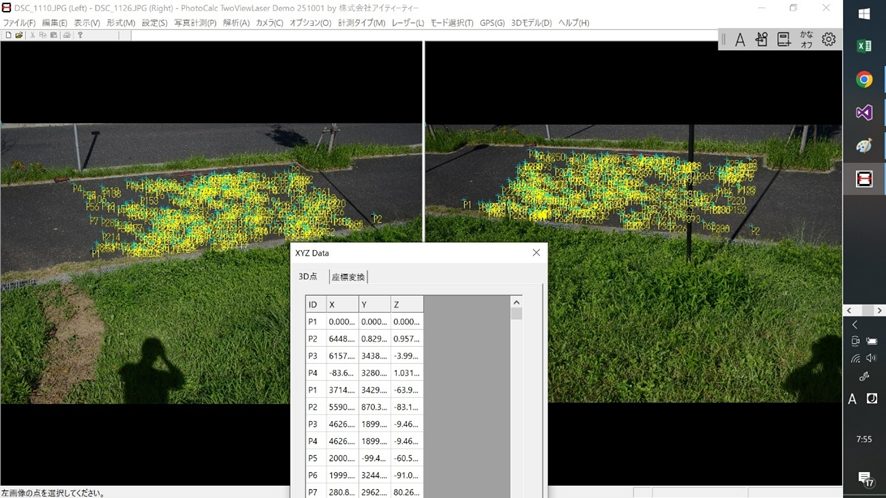

2.3D点の計算

・抽出した左右の特徴点を読み込み、対応する左右の点を見つけて3D点を計算します。

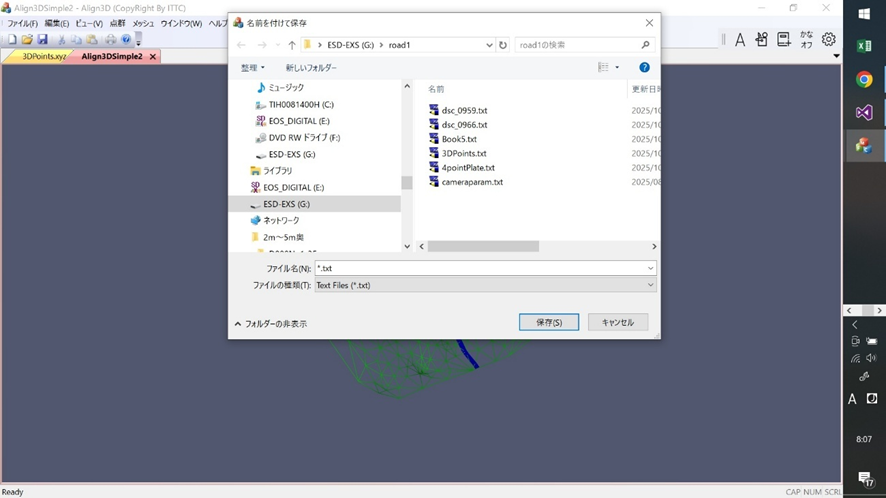

3.3D点の計算

・計算した3D点をファイルに出力します。

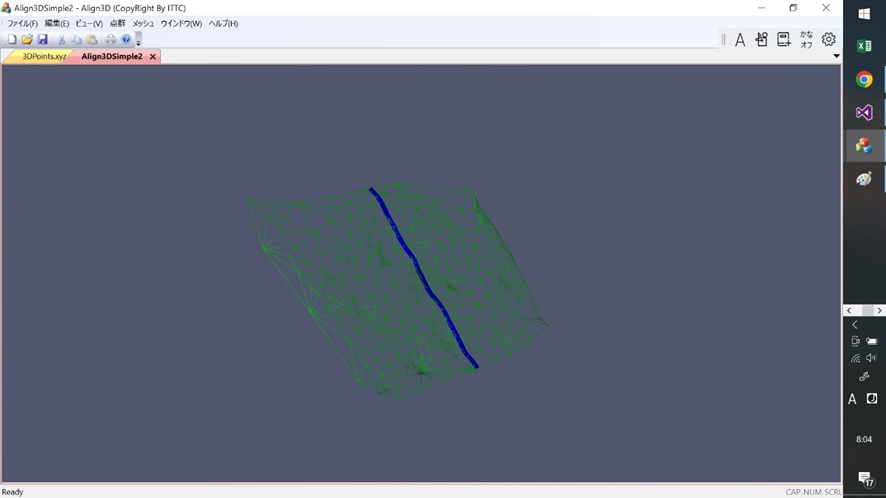

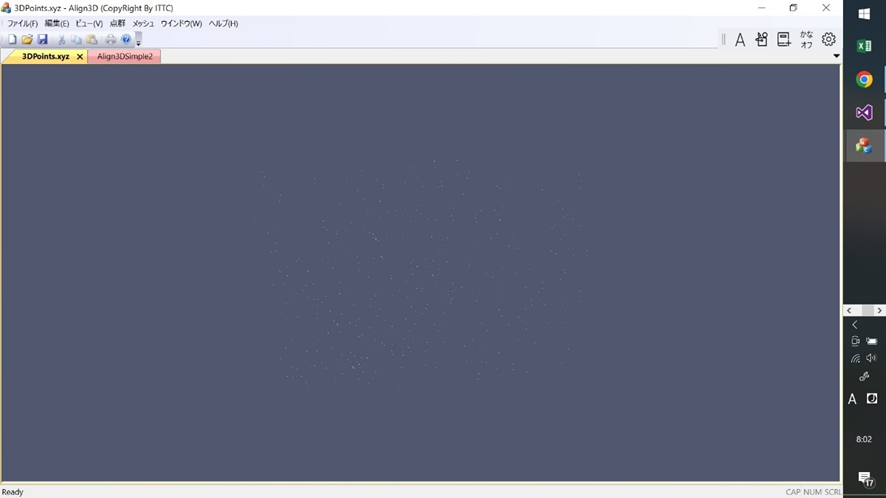

4.3Dモデルの作成と活用

・出力した3D点群を当社点群処理ソフト「Align3D」に読み込み、3Dモデルを作成できます。

・作成した3Dモデルから断面を作成します。

5.計算した断面をCADファイルに出力します。

この機能により、写真2枚で容易に3D点群が作成出来、設計・解析などの業務効率化に貢献します。
