写真計測ソフト『SingleView』を使った、クラック計測の事例をご紹介します。

コンクリート壁面のクラック検出例

クラックの抽出

どのような微細なクラックもトレースし、DXFで出力します。
勿論、寸法は実寸で計算されます。

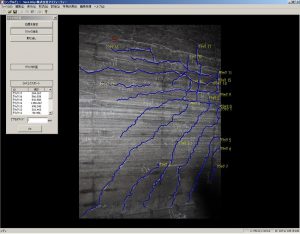

写真計測ソフトSingleViewでクラック抽出

クラック計算モードでクラックを抽出

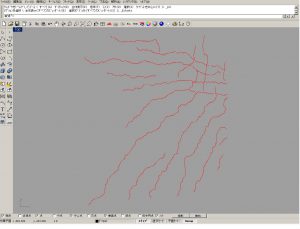

CADデータで出力

道路やトンネルなどのひび割れを抽出し、長さ、幅の寸法を算出します。
抽出したひび割れのデータは、CADで読み込み可能なDXFデータで出力できます。

ひび割れのデータを出力

道路面のクラック検出例

従来の写真計測によるクラック検出に加えて、動画での検出を実施しています。
下の動画は、走行中の車から市販のビデオカメラで道路を撮影したものです。

ビデオによる道路クラックの検出

ドローンによる橋梁のクラック計測

ドローンを用いてビデオを空撮し、そのビデオより橋梁のクラック計測を行います。

計測手順1

動画をドローンにて撮影し、アジリスソフトに動画を読み込みます。
動画から写真が切り出されます。今回は364枚です。
写真計測ソフトアジリスに動画読み込み

計測手順2

画像の特徴点を自動で検出し、3次元データが自動で作成されます。
動画の撮影位置もソフトウェアで計測します。
3次元データの自動生成

計測手順3

2点間寸法が分かっている所を1つだけ入力し、3次元データの縮尺を決定します。
画像上で点を選択し、今回は点1-2間距離を1800mmと入力しました。
オレンジの点は手順2で自動抽出した特徴点です。
2点間寸法の入力

計測手順4

クラックの計測はフォトカルク・シングルビューで行います。
フォトカルク・シングルビューでは4点の座標値が必要です。
その座標値はアジリスで複数枚の画像上で同一点を選択して取得します。(手順3と同様の手順です。)

計測手順5

フォトカルク・シングルビューにクラックを計測したい画像を読み込みます。
手順4で取得した4点の座標値テキストを読み込み、画像上でその4点をクリックします。
クラックのある位置を少しづつ選択します。クラックはDXFファイルとして出力できます。
クラック位置の選択

計測手順6

CloudCompare(フリーソフト)にアジリスの3次元データと、フォトカルク・シングルビューのクラックデータを読み込みます。
3次元データの中にクラックが有ります。
クラックの確認

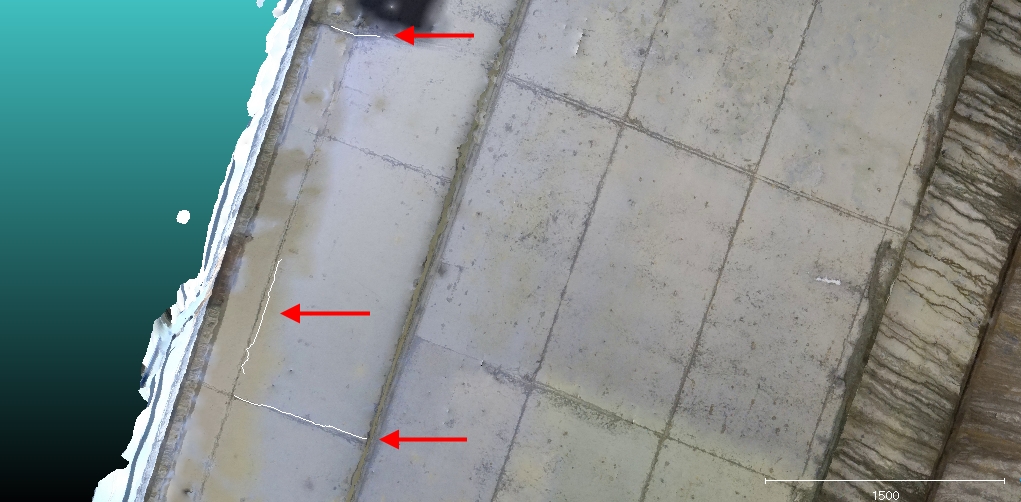

クラック結果画像

クラック結果画像

クラック画像

左は3次元データとクラックを両方表示、右側はクラックのみを表示
3次元データとクラックの表示
